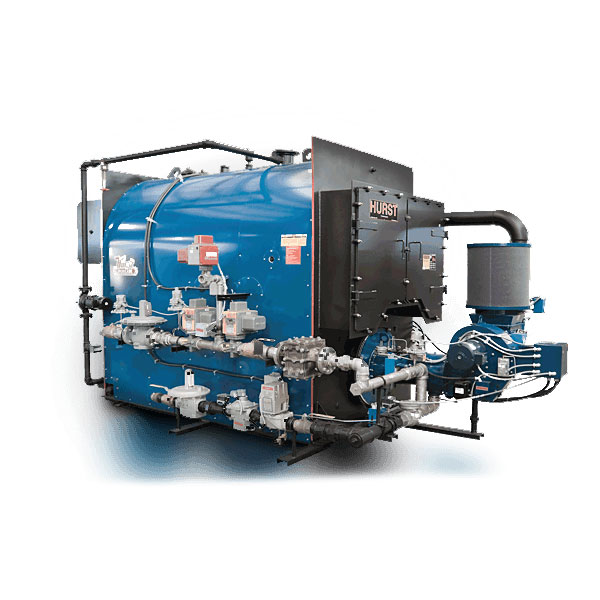

SERIE 45 Y 100 – CALDERAS HURST
Diseño de combustión de 3 pasos 7 a 813 HP (7,1 a 824,28 Hp mét.), vapor a 15 PSI (103,42 KPA).
Agua caliente de 30 a 160 PSI (206,84 a 1103,16 KPA)
S45 basado en 4 pies (0,37m) por cada 1,01 Hp mét.
S100 basado en 5 pies (0,46m) por cada 1,01 Hp mét.
Aplicable en:
- Industrias
Descripción
Capacidades De 8.5 a 813 HP 285 a 27,215 MBTU / HR. 15 PSI Steam 30 PSI Water (60 PSI Water Opcional)
- Diseño eficiente de 3 pases
- Flexibilidad: gas, petróleo, petróleo pesado y combinación de gas / petróleo
- Código ASME construido y estampado para 15 PSI de vapor / 30 de agua
- Registrado en la Junta Nacional de Inspectores de Calderas
- Precios competitivos, mantenimiento fácil, diseño eficiente
- Gran volumen de horno para la máxima eficiencia de combustión
- Piso base refractario unificado
- Patines de acero y ojos de elevación
- Baja liberación de calor
- Aislamiento de fábrica: lana mineral de 2 “
- 22QA Recubierto de zinc
- Al horno con acabado de capa de polvo
- Fácil acceso a superficies de chimenea
- Amplias aberturas de limpieza junto al agua
- Operación completamente automática
- Quemadores de tiro forzado listados por UL
- Construcción de espalda mojada
- Controles y molduras con certificación UL
- Prueba de fábrica disparada
- Puertos de observación de llama delanteros y traseros
Características estándar
Todas las unidades vienen empacadas de fábrica con controles de operación, válvulas de alivio, quemador y tren de combustible. La instalación se simplifica porque solo se necesitan conexiones de servicio para poner en funcionamiento. Los sistemas de quemadores flexibles están disponibles para disparar gas natural, gas LP, petróleo n. ° 2, petróleo pesado o combinaciones. El aislamiento de lana mineral de alta densidad de 2 “asegura una menor pérdida de calor radiante. Además de cumplir con los requisitos de UL, los sistemas de quemadores están disponibles opcionalmente para cumplir con los requisitos de FM, IRI, MILITAR y otros.
Steam Trim
Manómetro de vapor con sifón y grifo de prueba; combinación de corte por bajo nivel de agua y control de bomba (o alimentador); corte auxiliar de agua baja con reinicio manual; conjunto de vidrio medidor de columna de agua con grifos y válvula de drenaje; Válvulas de alivio de seguridad ASME; Funcionamiento y control de presión de límite alto.
Recorte de agua
Medidor combinado de presión y temperatura; control de corte por bajo nivel de agua con reinicio manual; Válvulas de alivio ASME; Operación y controles de temperatura límite alto.
