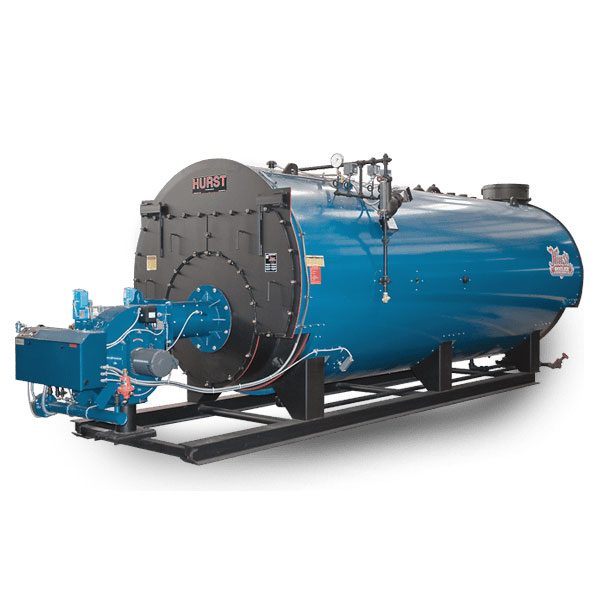

Serie Euro – Calderas Hurst

Descripción

El diseño de espalda mojada elimina la puerta trasera refractaria y deflectores entre los pasos de gases de combustión

• Gas natural
• Petróleo
• Combinación
• Vapor
• Agua caliente

Características estándar

• La caldera es del tipo scotch de tres pasos, construida y estampada de acuerdo con los requisitos del Código ASME, y listada por la Junta Nacional de Calderas e Inspectores de Recipientes a Presión.
• Gran cámara de combustión con baja liberación de calor para una combustión completa. La caja de humo está montada en la parte trasera con conector de pila deslizable.
• El acceso a la chimenea se logra con puertas delanteras y traseras con bisagras y pescantes. Los puertos de observación de llama se encuentran en la parte delantera y trasera.
• Las aberturas para la limpieza del buque y la inspección del agua están provistas de orificios para las manos de 3 “x 4” y acceso a la boca de acceso de 12 “x 16”.
• Aislado con lana mineral de alta densidad de 2 “, revestido con un revestimiento de agarre de calibre 22, acabado al horno para resistir el astillado y la decoloración.
• Los tubos de fuego están enrollados y moldeados en calderas eléctricas, expandidos y quemados en calderas de baja presión.
• Los soportes incluyen orejetas de elevación soldadas de forma segura a la parte superior de la carcasa; Las patas de soporte de acero estructural en los patines soportan la caldera para que no se requieran cimientos especiales.

Ajuste de vapor estándar

• Funcionamiento y control de presión de límite alto
• Control de presión de modulación (cuando corresponda)
• Columna de agua con vidrio indicador, combinación de corte por bajo nivel de agua y control de bomba
• Sonda auxiliar, manómetro de vapor LWCO, sifón y grifo de prueba
• Válvula de drenaje de la columna de agua
• Válvulas de alivio de seguridad según el código ASME

Ajuste de agua estándar

• Funcionamiento y control de temperatura límite alto
• Control de temperatura de modulación (cuando corresponda)
• Tipo de sonda de control de corte por bajo nivel de agua
• Medidor combinado de presión y temperatura
• Deflector de retorno de agua caliente para resistencia a los golpes
• Válvulas de alivio de seguridad según el código ASME

Diseño de caldera

Diseño de tres pasos “Scotch Marine” Firetube con construcción “Wetback” para aliviar el estrés. Los diseños de presión para vapor son 15-300 psi. 100-600 hp. 250 psi. max. para 700-1500 hp. y 200 psi. max. para 1800-2000 hp. Los modelos de presiones de agua caliente son de 30-160 psi. Alta presión, alta temperatura Sección I calderas de agua caliente disponibles. Ensamblado en fábrica con molduras, probado, código ASME, UL y estándares CSD-1.

Modelo de Steam Trim

Válvula de alivio de seguridad, control de presión de operación, control de presión de límite alto con reinicio manual, manómetro de vapor con sifón, control de bomba combinada y corte de bajo nivel de agua con conjunto de vidrio medidor y válvula de drenaje, corte auxiliar de bajo nivel de agua con reinicio manual.

Ajuste del modelo de agua caliente

Válvula de alivio de seguridad, control de temperatura de funcionamiento, control de temperatura límite alto con reinicio manual, manómetro de combinación de presión y temperatura, control de corte por bajo nivel de agua con reinicio manual. QUEMADOR: Quemadores de potencia de “tiro forzado” homologados por UL con configuraciones de combustible prepipeadas, cableadas y probadas de fábrica para gas natural, gas propano (LP), aceite No. 2 (diesel) o combinación de ambos gas / aceite.
